| 是否进口：否 | 产地：英国 | 加工定制：否 |

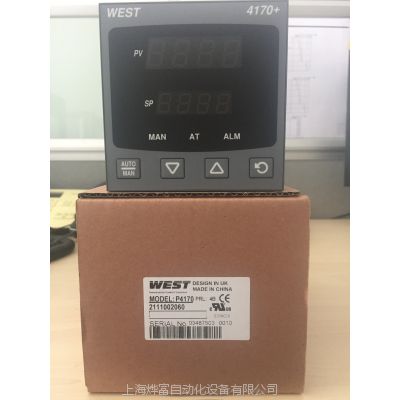

| 品牌：WEST | 型号：P4170 | 测量范围：-1999-9999 |
| 订货号：P4170-2110-0020 | 货号：P4170-2110-0020 | 测量精度：0.1% |
| 外形尺寸：96*96mm | 显示方式：LED显示 | 工作环境：可用于温度调节的所有场合 |
| 是否跨境货源：否 |
特点 | |
控制类型 | PID控制，带预整定、自整定、手动整定或ON/OFF控制功能。 |
阀位控制 | 开环阀位马达驱动。 |
自动/手动 | 从前面板选择，无扰动切换。 |
输出配置 | 最多5个输出。其中2个用于阀位控制，其余输出用于报警，24V DC供电或变送输出过程值或设定值。 |
报警类型 | 过程高/低报警、设定值偏差报警、带报警、逻辑“与”/“或”报警、1路回路报警用于过程控制安全，过程报警滞后可调。 |
人机界面 | 4键操作，双4位10mm和8mm 高LED显示，颜色可选（红色/红色、红色/绿色、绿色/红色、绿色/绿色），5个LED 指示灯。 |
计算机组态 | 支持计算机组态（无需通讯选件）。组态软件适用于Window98及以上。west订货号：PS1-CON. |
输入 | |
热电偶 | B、C、J、K、L、N、R、S、T和PtRh20%vsPtRh40%。 |
RTD | 3 线PT100，每线阻值50Ω，(三线要平衡)。 |
线性直流 | 0~20/4~20mA、0~50/10~50mV、0~5/1~5/0~10/2~10V，量程-1999~9999，可标定，小数点位置可调。 |
阻抗 | 热电偶和mV输入时>10MΩ、V输入时47kΩ、mA 输入时为5Ω。 |
精度 | 输入范围的±0.1%±1LSB(T/C CJC好于1°C)。 |
采样频率 | 每秒4次，精度14位。 |
传感器断路检测 | <2秒（0~20mA除外)，控制输出关闭，热电偶和mV输入时显示高报警，RTD、mA或V输入时显示低报警。 |
输出和选件 | |
控制和报警继电器 | 单刀双掷继电器，2A,120V AC(电动）或240V AC(通过接触器），机械寿命＞500000次。 |
可控硅驱动输出 | 驱动容量>10VDC，最小500Ω。 |
固态继电器输出 | 0.01A~1A，AC20-280V，47-63Hz。 |
直流线性输出 | 0-20/4-20mA，接入500Ω（）；0-10/2-10/0-5V,接入500Ω（最小）。控制输出具有2%过驱动/驱动不足。250Ω时，精度±0.25%（现行下降到0.5%，用于增加负载至***限值） |
变送器电源 | 输出24VDC（标准），接入910Ω（最小），给外部装置供电。 |
串行通讯 | 2 线RS485，1200~19200波特率，Modbus 协议。 |
数字输入 | 在两个设***或自动/手动控制之间选择。干触点或TTL数字输入。 |
远程设***/阀门输入（RSP） | 0-20/4-20mA，0-100mV,0-5/1-5/0-10/2-10V或 ≥2KΩ电位计可调–1999-9999, 可数字输入或前面板本地/远程选择设定值（通过RSP）。 |
操作环境 | |
温度和湿度 | 0~55°C(储存温度-20~80°C）相对湿度20%~95%,无冷凝。 |
电源 | 100~240V AC 50/60Hz 7.5VA（可选20~48V AC，7.5VA/22~65V DC5 W)。 |
前面板防护 | IEC IP66(背部防护IP20)。 |
认证 | ICE、UL、Ulc。 |
